Пневмометрическая трубка ПИТО

Назначение

Пневмометрическая трубка ПИТО (далее трубка ПИТО) предназначена для измерения полного, статического и динамического давления газового потока.

Трубка ПИТО обеспечивает возможность измерения скорости движения воздушных потоков в вентиляционных системах и газоходах со скоростью от 5 до 40 м/сек.

Эксплуатационные характеристики

Трубка Пито предназначена для эксплуатации при температуре окружающей среды от минус 30 до плюс 50°С и температуре газа в газоходе до 300 °С, относительная влажность до 100 %. Эксплуатируется в диапазоне давлений в газоходе 101,3 + 50 кПа.

Технические данные

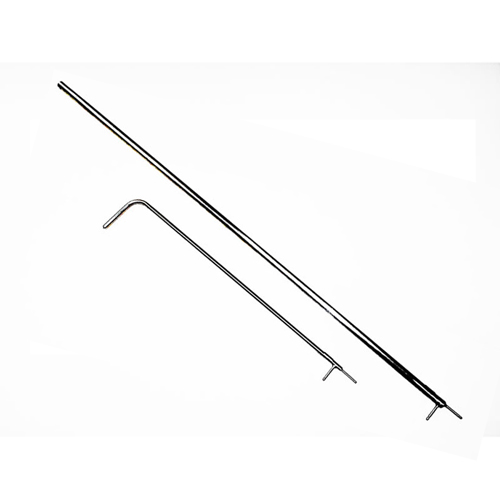

Конструкция трубки Пито представляет собой согнутые под углом 90° две трубки диаметром 8 и 4 мм и спаянных между собой таким образом, что трубка диаметром 4 мм находится внутри трубки диаметром 8 мм. Общая длина трубки Пито может варьировать от 0,3 до 1,5 м в зависимости от требований заказчика. Длина трубки Пито при типовом заказе 0,75 м.

Трубка Пито имеет два штуцера для присоединения различных приборов и устройств, в том числе дифференциального манометра.

Трубка ПИТО имеет метрологическое обеспечение с периодом поверки 3 года.

Полный установленный срок службы трубки Пито не менее 8 лет.
