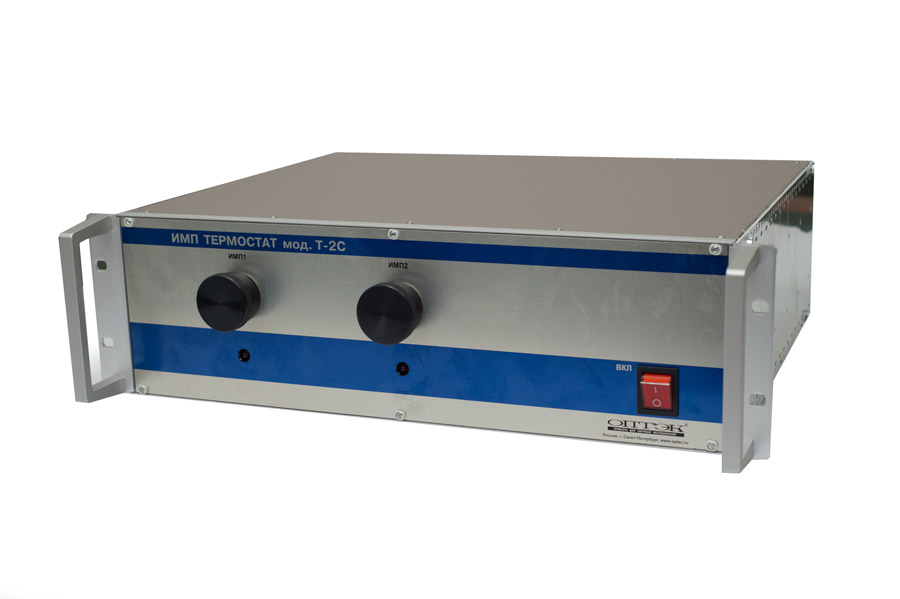

Термостат Т-2С

Т-2С

Знаки качества и награды

Назначение:

Автоматический стационарный термостат непрерывного действия предназначен для выведения двух ИМП, используемых в работе с га-зоанализаторами серии "310А" (С-310(А), Р-310(А),) СВ-320, Н-320 на рабочий режим и для их поддержания в работоспособном состоянии.

Термостат может использоваться как автономно, так и в составе измерительных аналитических комплексов.
Конструктивно термостат выполнен в одном блоке.

Условия эксплуатации:

• диапазон температуры окружающего воздуха от плюс 10 до плюс 35°С;
• диапазон атмосферного давления, 84 – 106,7 кПа (630 - 800 мм.рт.ст.);
• относит. влажность окружающего воздуха до 95 % при 30±С (без конденсации влаги);
• электрическое питание от сети переменного тока напряжением (220+22-33)В и частотой (50±1)Гц или от внешнего аккумулятора = 12 В.

Технические характеристики:

Термостат обеспечивает поддержание температуры 40 ± 0,5 °С в двух независимых термостатированных камерах

Время прогрева термостата до заданной температуры не более 15 минут при температуре окружающей среды 20 °С

Мощность, потребляемая термостатом, не превышает 35 ВА

Габаритные размеры термостата не превышают: 482х410х132мм

Масса не более 7,5 кг

Расход, обеспечиваемый встроенным насосом, на выходе термостата составляет 1,0 ÷ 1,5 дм3/мин.

Устройство и принцип работы термостата:

Термостат состоит из 2-х независимых, термостатированных до температуры 40 ۫С, камер для источников микропотока (3,4) в которые устанавливаются используемые термодиффузионные источники газа. Термостаты ИМП1 и ИМП2 прокачиваются атмосферным воздухом, который закачивается через противопылевой фильтр (1) побудителем расхода (2). Далее, выходной поток проходит через поглотитель (5) и противопылевой фильтр (6).

Пневматическая блок-схема термостата представлена на рисунке.

Термодиффузионный источник представляет собой емкость, за-полненную сжиженным газом, находящимся в равновесии со своими парами при заданной температуре. Скорость диффузии газа через мембрану определяется только толщиной мембраны и температурой диффузионного источника. Для поддержания постоянной температу-ры с погрешностью не более ± 0,5°С, диффузионный источник помещается в термостат, продуваемый предварительно очищенным воздухом. Скорость диффузии газа через мембрану и расход воздуха через камеру термостата определяют концентрацию компонента в калибровочном газе.

Комплект поставки:

Термостат	1 шт.
Руководство по эксплуатации, паспорт	1 шт.
Сетевой шнур	1 шт.
